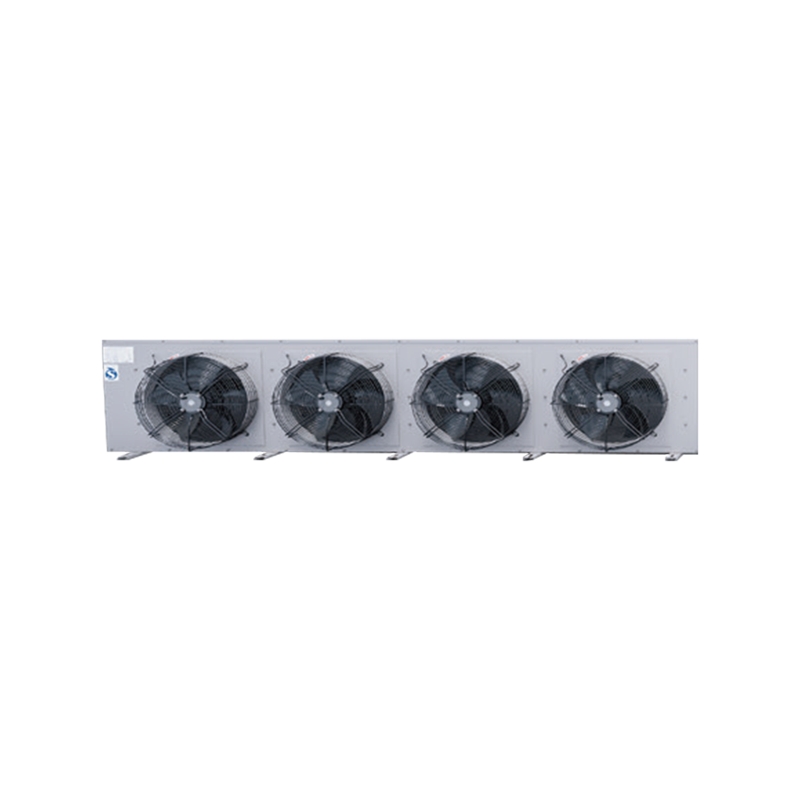

Skall: De strukturelle platedelene er laget av høykvalitets stålplater, og overflatene er alle elektrostatisk fosfaterte og sprøytet med importert automatisk sprøyteutstyr, som har sterk korrosjonsbestandighet og kan tilpasse seg ulike bruksmiljøer.
For å sikre god overflatekvalitet gjennom hele enhetens levetid. Skall av aluminium eller rustfritt stål kan tilpasses etter brukerbehov.
Vannbrett: utformet med en skrå vinkel for å lette jevn tømming av tinevann, unngå flytende vann og forhindre vannansamling i vannbrettet.
Varmevekslerrør: Høytannet innvendig gjenget kobberrør er valgt for høy varmeoverføringseffektivitet.
Finner: Ved å ta i bruk splitter nye sinusbølge hydrofile aluminiumsfinner, forbedre luftforstyrrelsen, styrke varmeoverføringskoeffisienten og forbedre varmeoverføringsytelsen betydelig;
Vifte: Høyt statisk trykk, spesialtilpasset høyeffekt ekstern rotor aksialstrømvifte, egnet for miljøer med høy luftfuktighet, høy effektivitet, lavt energiforbruk, vanntett og støvtett, med utmerket ytelse; Viftefabrikk
Tidligere bestått statiske og dynamiske balansetester;
Tining: Laveffekts avrimingsrør i rustfritt stål velges og arrangeres unikt og rimelig, med rask avrimingshastighet og grundig avriming, samtidig som varmetap unngås.
Forleng levetiden til elektriske varmerør.
Elektrisk koblingsboks: Koblingsboksen har lav temperaturmotstand, vanntette og støvtette egenskaper, høy flammehemming, og er installert på fronten for enkel kabling og vedlikehold.
Finneavstand: Standardavstanden er 4,5 mm, 6 mm og 9 mm; Tilpassbar arkavstand på 12 mm og 18 mm for å møte brukerbehov.
Type kjølemiddel: R404A kjølemiddel kan velges, R507A, R22, R134A, R407C og R410A kan tilpasses i henhold til brukerkrav.
Fordamper:
1. Den unike utformingen av rørbunten tar fullt ut nøkkelspørsmål som endringer i kjølemiddeltilstand, strømningshastighet, trykkfall og distribusjonsuniformitet under fordampningsforhold, noe som resulterer i høyere varmeoverføringsytelse til fordamperens overflatekjøler;
2. Effektiv og kompakt varmevekslerdesign, med gaffelformede forsterkede varmeoverføringsrør med innvendige gjenger;
3. Varmevekslerrør og hydrofile aluminiumsfinner utvides mekanisk for å feste kobberrør tett med aluminiumsplater, for å oppnå optimal varmeoverføringseffektivitet.
4. Fordamperens væskeseparator og kjølemiddelkrets er optimert for å sikre optimal effektivitet av varmeveksling i ulike bruksmiljøer.
5. Vindavviserens unike design er plassert under varmeveksleren for å forhindre kortslutninger i luftstrømmen.

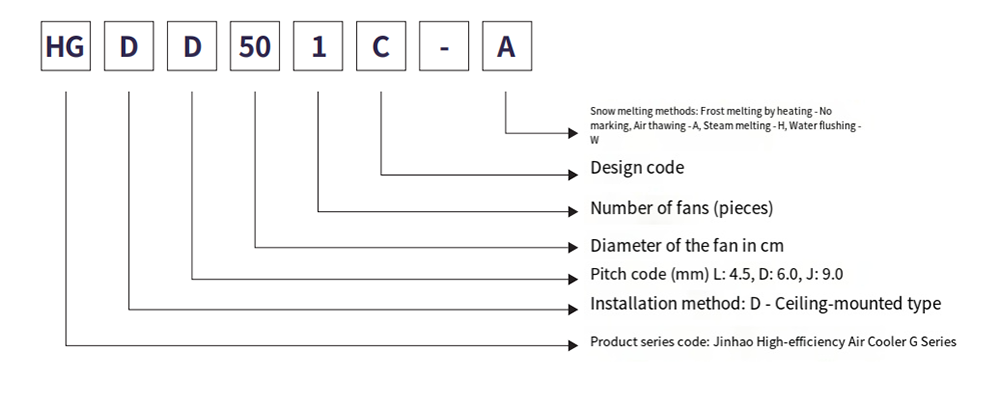

Modellllllllbeskrivelse
Teknisk parametertabell (R404A)
Tekniske parametere for en høyeffektiv luftkjøler for elektrisk frosttak
Filmavstand: 4,5 mm
| Model | Kjølekapasitet kW | Rørvolum | Vifteparametere | Snøsmelting elektrisk oppvarming | |||||
| SC1 | SC2 | dm² | Antall blad x diameter | Power W | Luftmengde m³/t | Rekkevidde m | Spole kW* gren | Vannpanne kW*gren | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Teknisk parametertabell (R404A)
Tekniske parametere for en høyeffektiv luftkjøler for elektrisk frosttak
Filmavstand: 6,0 mm
| Model | Kjølekapasitet kW | Rørvolum | Vifteparametere | Snøsmelting elektrisk oppvarming | ||||||
| SC1 | SC2 | SC3 | dm² | Antall blad x diameter | Power W | Luftmengde m³/t | Rekkevidde m | Spole kW* gren | Vannbrett kW*gren | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Teknisk parametertabell (R404A)
Tekniske parametere for en høyeffektiv luftkjøler for elektrisk frosttak
Filmavstand: 9,0 mm
| Model | Kjølekapasitet kW | Rørvolum | Vifteparametere | Snøsmelting elektrisk oppvarming | ||||||
| SC3 | SC4 | SC5 | dm² | Antall blad x diameter | Power W | Luftmengde m³/t | Rekkevidde m | Spole kW* gren | Vannbrett kW*gren | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

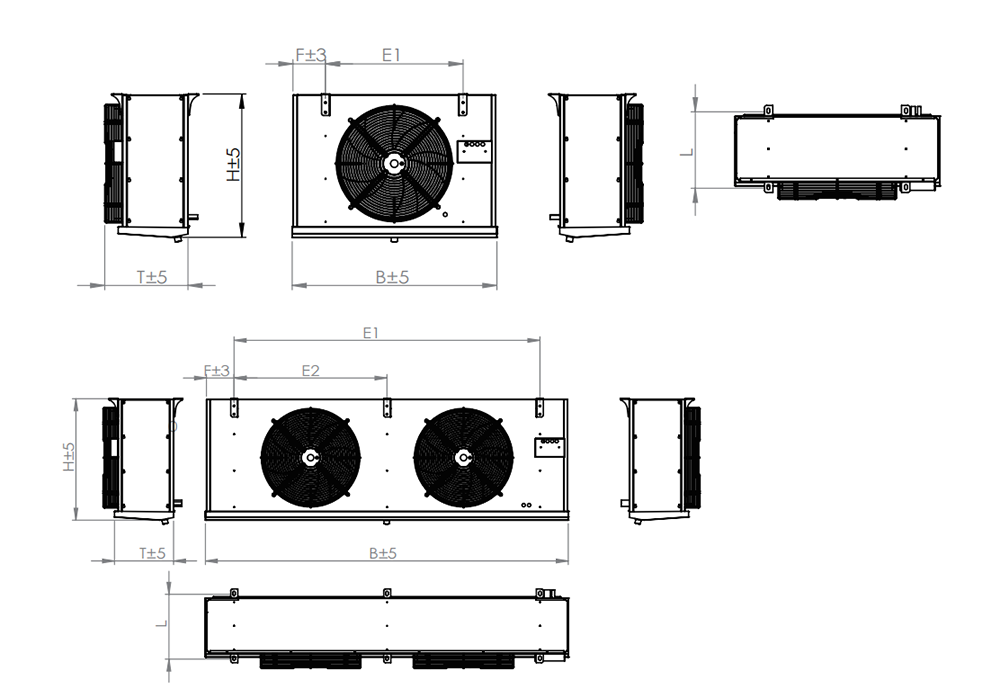

Utseende og monteringsmål
Utseende og monteringsmål of a high-efficiency electric frost ceiling air cooler
Filmavstand: 4,5 mm
| Model | Grensesnittspesifikasjon (mm) | Dimensjoner B*T*H | Installasjonsdimensjoner | vekt | Oversiktskartmarkering | |||||
| Innløps-/returrør | Drenering/(tommer) | LxBxH(mm) | L | E1 | E2 | E3 | F | medisinsk historie | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Utseende og monteringsmål
Utseende og monteringsmål of a high-efficiency electric frost ceiling air cooler
Filmavstand: 6,0 mm
| Model | Grensesnittspesifikasjon (mm) | Dimensjoner B*T*H | Installasjonsdimensjoner | vekt | Oversiktskartmarkering | |||||
| Innløps-/returrør | Drenering/(tommer) | LxBxH(mm) | L | E1 | E2 | E3 | F | medisinsk historie | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Utseende og monteringsmål
Utseende og monteringsmål of a high-efficiency electric frost ceiling air cooler
Filmavstand: 9,0 mm
| Model | Grensesnittspesifikasjon (mm) | Dimensjoner B*T*H | Installasjonsdimensjoner | vekt | Oversiktskartmarkering | |||||
| Innløps-/returrør | Drenering/(tommer) | LxBxH(mm) | L | E1 | E2 | E3 | F | medisinsk historie | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Merknad 1: Designstandarder:
| Standard varmeoverføringsbetingelser | Innløpslufttemperatur | Fordampningstemperatur | Relativ temperatur | Relativ temperatur | Superheat |
| SC1 | 10 ℃ | 0℃ | 85 % | 1.35 | 6,5 000 |
| SC2 | 0℃ | -8℃ | 85 % | 1.15 | 5,2K |
| SC3 | -18℃ | -25 ℃ | 95 % | 1.05 | 4,6K |
| SC4 | -25 ℃ | -31℃ | 95 % | 1.01 | 3,9 000 |
| SC5 | -34℃ | -40 ℃ | 95 % | 1.01 | 3,9 000 |
Merknad 2: Omregningsfaktor for kuldemedium
| Kjølemidler | Driftsforhold | R22 | R404A | R507 | R134a |
| Korreksjonsfaktor | SC1 | 0.95 | 1 | 1 | 0.93 |
| Korreksjonsfaktor | SC2 | 0.95 | 1 | 1 | 0.91 |
| Korreksjonsfaktor | SC3 | 0.95 | 1 | 1 | 0.85 |
