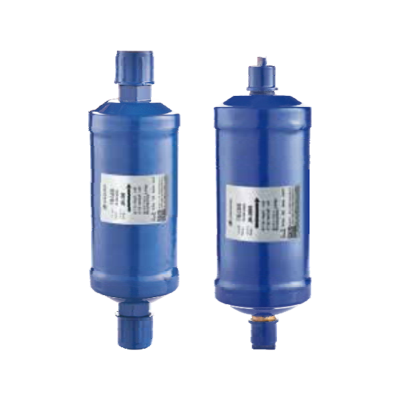

Størrelsesguide for HVAC kjølemiddelfiltertørker
Hvorfor dimensjonering betyr mye utover "Vil det passe?"
Å velge riktig størrelse på filtertørker er ikke bare en emballasjebeslutning; den påvirker systemstabiliteten, kompressorens levetid og energieffektiviteten direkte. En enhet som er for liten kan mettes raskt, slik at syrer, slam og fuktighet kan sirkulere lenge før utstyret når det forventede serviceintervallet. Motsatt kan en enhet som er vilkårlig overdimensjonert påføre unødvendig trykkfall, skape oljereturproblemer ved lav belastning og komplisere evakuering. I væskeledninger reduserer for stort trykkfall netto positivt sug ved ekspansjonsanordningen, noe som forårsaker blinking, utsultede fordampere og uforutsigbar overheting. I sugeledninger (brukes midlertidig til opprydding eller i spesialservice) kan feil størrelse forsterke trykkfall og øke kompresjonsforholdet, noe som eroderer kapasiteten og øker utløpstemperaturen. Den beste praksisen er å balansere forurensningskapasitet, tillatt trykkfall ved designmassestrøm og kjølemediets viskositetsegenskaper, med tanke på at blandinger og kjølemedier med høyere trykk oppfører seg annerledes enn eldre væsker.
Tommelfingerregler som fortsatt trenger verifisering
For raske estimater, korrelerer mange teknikere tørkerstørrelsen til utstyrets tonnasje, og verifiser deretter valget mot produsentens flyt-/trykkfall-kurver. Som en generell tilnærming, velg en væskelinjetørker hvis nominelle strømning ved kjølemiddel- og kondenseringstemperaturen gir et akseptabelt trykkfall - ofte målrettet under en liten brøkdel av en bar (eller noen få psi) ved design. Forurensningskapasiteten bør være passende for installasjonsscenarioet: nytt utstyr på rene rør kan bruke kompakte enheter, mens ettermontering, utbrenthet eller systemer utsatt for omgivelsene under langvarig konstruksjon drar nytte av større volumer og høyere tørkemiddelmasse. Vei også oljetype og blandbarhet; POE-oljer fjerner fuktighet raskt, så det er viktig å kontrollere gjenværende fuktighet, spesielt på HFC/HFO-blandinger. Avstem alltid tommelfingerreglene med de spesifikke diagramdataene for kjølemediet og temperaturområdet du forventer ved bruk.
Bearbeidet eksempel og sammenligning i ord
Se for deg et 5-tonns delt system som bruker et vanlig høytrykkskjølemedium. Hvis du velger en veldig liten væskelinjetørker, kan du holde skapet ryddig, men du vil sannsynligvis pådra deg et relativt høyere trykkfall ved designmassestrømmen. Når vi sammenligner en mellomstor patron med den underdimensjonerte valget, reduserer mellomstørrelsesalternativet generelt trykkfallet ved nominell tonnasje, samtidig som den tilbyr mer tørkemiddel, slik at den forblir effektiv lenger ved tidlig innbrudd. Sammenlignet med en overdimensjonert industribeholder, unngår den mellomstore enheten vanligvis unødvendig volum og reduserer risikoen for oljelogging under dellastforhold. Dermed balanserer "midt-høyre"-valget flyt og kapasitet samtidig som stabil underkjøling ved ekspansjonsenheten bevares.
Illustrerende utvalgstabell (bekreft med produsentdata)
| Nominell systemkapasitet | Typisk væskelinjetørkerstørrelse | Relativt trykkfall ved Design Flow | Relativ forurensningskapasitet | Notater |
| 1–2 tonn | Kompakt patron | Høyere vs mellomstore | Lavere | Bra for rene, nye installasjoner med korte rør |
| 3–6 tonn | Mellomstor patron | Moderat vs kompakt | Moderat til høy | Balansert valg for de fleste boliger/lette kommersielle |
| 7–15 tonn | Stor patron eller kjerneskal | Lavere vs smaller units | Høy til veldig høy | Foretrukket for ettermontering, lange linjer eller skitne systemer |
Vanlige størrelsesfeller som bør unngås
- Ignorerer kjølemiddelspesifikke strømningsdata og stoler kun på «tonnasjeetiketter».
- Glemmer den additive effekten av armaturer og ventiler ved evaluering av trykkfall.
- Bruker samme størrelse for innledende opprydding og for permanent service uten å revurdere.
- Hopp over en andre evakuering etter utskifting av tørketrommel på mistenkelige systemer.
filtertørker for varmepumpeanlegg
Toveis flyt endrer kravene
Varmepumper reverserer kjølemiddelstrømmen, så enhver filtertørker som skal forbli i kretsen, må være utformet for toveis drift eller sammenkoblet med tilbakeslagsventiler som sikrer riktig strømning gjennom kjernen. En konvensjonell enveis væskeledningstørker kan fungere i kjøling, men i oppvarmingsmodus kan den bli en utilsiktet restriksjon eller til og med fange forurensninger i feil del av sløyfen. Bi-flow-modeller reduserer dette ved å presentere en nesten symmetrisk strømningsbane gjennom tørkemiddelsengen og skjermene. Sammenlignet med enkeltretningsenheter, reduserer bi-flow-design risikoen for trykktap under avrimingshendelser og minimerer oljereturforstyrrelser når vendeventilen aktiveres. Fordi avriming sender varm gass gjennom uvanlige baner, blir tørketrommelens termiske utholdenhet og skjermstøtte spesielt viktig for å forhindre mediamigrering.
Plassering rundt vendeventiler og tilbakeslagsventiler
For å beskytte måleenheter i begge moduser, finner teknikere ofte en bi-flow tørker i linjen som fungerer som væske under hver driftstilstand, noe som ikke alltid er åpenbart ved første øyekast. I pakkede varmepumper avhenger strategisk plassering nær innendørs batteriuttak eller utendørs batteriuttak av hvor væskeledningen befinner seg under oppvarming kontra kjøling. Hvis tilbakeslagsventiler brukes til å tvinge strømning i ønsket retning gjennom en standard tørketrommel, bekrefter ventil Cv og sprekktrykk slik at den kombinerte sammenstillingen ikke skaper et for stort trykkfall. Når du sammenligner en ekte bi-flow-enhet med en tilbakeslagsventil-løsning, tilbyr bi-flow-alternativet vanligvis enklere rør, færre lekkasjeskjøter og enklere diagnostikk, mens løsningen kan være attraktiv når beholdningen er begrenset, men krever nøye igangkjøring.
Tjenestepraksis for sesongmessig pålitelighet
Varmepumper opplever flere modusendringer og lengre årlig driftstid enn kun kjølesystemer, så tørkemiddelkapasiteten og skjermens robusthet betyr noe. Under sesongkontroller, kontroller at tørketrommelen ikke blir varm under avriming, lytt etter støy som antyder mediebevegelser, og bekreft stabil underkjøling i begge retninger. Hvis det oppstår en utbrenthet eller fuktighetshendelse, installer midlertidige rensetørkere for sugeledninger for å fange opp syrer og partikler, og fjern eller skift dem ut når syretestene er nøytrale og trykkfallet faller innenfor målene. Sammenlignet med å la en oppsugingstørker være på plass på ubestemt tid, vil det å fjerne den etter gjenvinning bevarer effektiviteten og forhindre unødvendige sugetrykkstap.
Tabell for vurderinger av varmepumpe
| Aspekt | Bi-Flow Tørker | Enveis tilbakeslagsventiler | Nøkkelsammenligning |
| Flytatferd | Symmetrisk i begge moduser | Tvunget av sjekker; veiavhengig | Bi-flow er enklere; sjekker legge til deler |
| Trykkfall | Stabil på tvers av moduser | Varierer med ventil Cv og temperatur | Bi-flow har en tendens til å være mer forutsigbar |
| Tjenestekompleksitet | Lavere | Høyere (flere ledd/ventiler) | Færre lekkasjepunkter med bi-flow |
| Lagerfleksibilitet | Krever spesifikk del | Kan tilpasses med lagersjekker | Løsning nyttig på et blunk |
- Bekreft hvilken linje som er flytende i hver modus før du forplikter deg til plassering.
- Dokumenter grunnlinjetrykkfallet over tørketrommelen ved oppvarming og kjøling.
- Etter enhver reparasjon, test avrimingsytelsen mens du overvåker underkjøling og overoppheting.
utskiftbar kjernekjølemiddelfiltertørker vs forseglet
Servicevennlighet og livssyklusperspektiv
Utskiftbare kjerneskall og forseglede patrontørkere fjerner begge syre, fuktighet og partikler, men de løser forskjellige livssyklusproblemer. Forseglede patroner er kompakte, kostnadseffektive og ideelle der det er trangt om plass og forurensningsrisikoen er beskjeden. Når jobben krever hyppig opprydding – etter en utbrent kompressor, under gradvise ettermonteringer eller i store systemer der sveiseslagg og oksider er vanlige – gjør et utskiftbart kjerneskall det mulig å bytte media uten å kutte ledningen. Rent servicemessig reduserer skalltilnærmingen nedetid over påfølgende rengjøringer og begrenser gjentatt oppvarming av tilstøtende komponenter. Sammenlignet med forseglede patroner, lar kjerneskall deg også skreddersy kjerneblandingen (høy syrekapasitet, høy partikkelform eller balansert). Avveiningen er startkostnad, plass og disiplinen som kreves for å utføre rene kjerneendringer uten å introdusere nye forurensninger.
Kapasitet, trykkfall og risikostyring
Ved en gitt tilkoblingsstørrelse aksepterer skjell vanligvis større medievolum, noe som gir høyere smuss- og fuktighetskapasitet og ofte lavere trykkfall. Denne fordelen vokser i rotete systemer med lange rør og flere tilbehør. Imidlertid skinner forseglede patroner i lite utstyr der hver albue betyr noe, og trykkfall gjennom en patron med riktig størrelse er helt akseptabelt. Sammenligner en forseglet enhet med et kjerneskall ved samme strømning, gir skallet generelt et lengre oppryddingsvindu og mer gradvis økning i trykkfall når det belastes. Omvendt forenkler forseglede patroner lagerbeholdningen og reduserer sjansen for feil kjernevalg, noe som kan være en skjult kilde til ytelsesavvik i komplekse anlegg.
Prosedyredisiplin under kjerneendringer
Når du bytter en kjerne, isoler seksjonen, gjenvinn kjølemediet etter behov, og følg en steril arbeidsflyt: dekk åpne linjer, tørk av seteoverflatene og unngå linholdige kluter. Etter montering, utfør en dyp evakuering og en stående vakuumtest for å bekrefte tetthet og lav fuktighet. Sammenlignet med skjæring og lodding for å erstatte en forseglet enhet, reduserer denne metoden termisk stress på nærliggende ventiler og isolasjon, spesielt i overfylte mekaniske rom. Likevel, på små delte systemer, kan enkelheten ved å erstatte en forseglet patron være raskere og mindre utsatt for feil for mannskaper som ikke rutinemessig håndterer skall.
Sammenligningstabell: Utskiftbar kjerne vs forseglet
| Kriterier | Utskiftbart kjerneskall | Forseglet patron | Praktisk takeaway |
| Servicevennlighet | Kjernebytter uten kutting | Krever utskjæring og lodding | Shell sparer tid på gjentatte oppryddinger |
| Forurensningskapasitet | Høy til veldig høy | Moderat til høy | Shell foretrukket for utbrenthet/skitne linjer |
| Trykkfall | Lavere at similar flow | Lav til moderat når den har riktig størrelse | Begge akseptable hvis riktig valgt |
| Fotavtrykk | Større | Kompakt | Patron passer til tette skap |
| Beholdningskompleksitet | Shell forskjellige kjerner | Enkelt forseglede delenummer | Patron forenkler lagerføring |
- Bruk et skall når gjentatte filterskift er forventet under opprydding.
- Velg forseglede patroner for kompakte systemer med rutinemessige serviceintervaller.
- Etter alvorlig forurensning, koble en oppsugingstørker midlertidig, og fjern den.
væskelinje tørketrommel fuktighetsindikator
Hva indikatoren forteller deg - og hva den ikke gjør
En fuktighetsindikator integrert med et skueglass gir to raske visuelle kontroller: tilstedeværelsen av bobler i væskestrømmen og den relative tørrheten til kjølemediet. Fargeelementet reagerer på fuktighetsnivået ved å skifte nyanse, og tilbyr en rask "go/no-go"-signal for teknikere. Sammenlignet med kun å stole på evakueringshistorikk eller en enkelt vakuumavlesning, gir en indikator løpende tilbakemelding under drift og etter servicehendelser. Det er imidlertid ikke et laboratorieinstrument; temperatur, oljetype og belysning kan påvirke persepsjonen. Derfor brukes den best i kombinasjon med målt underkjøling og overoppheting for å validere systemets helse.
Tolke farger og handle bestemt
Før du gjør noe, må du bekrefte at indikatorens referansediagram gjelder for det spesifikke elementet som er installert. Som en generell arbeidsflyt, verifiser væskelinjetemperatur og trykk, beregner underkjøling og les deretter fargen. Hvis indikatoren viser en "våt" tilstand mens underkjølingen er lav og det oppstår bobler, inneholder systemet sannsynligvis både flashgass og overflødig fuktighet – skift ut væskeledningstørkeren og evakuer på nytt. Hvis indikatoren går mot "tørr", men bobler vedvarer, fokuserer du på underkjøling og mulig begrensning oppstrøms. Sammenlignet med gjetting fra ett symptom, forkorter denne kombinerte tilnærmingen feilsøking og reduserer gjentatte besøk.
Boble ledetråder vs falske positive
Bobler kan bety flashgass fra utilstrekkelig underkjøling, en begrensning eller rett og slett observasjon under oppstart eller rett etter en varmgassavriming. Varme omgivelser på skueglasset kan også påvirke det du ser. Sammenlignet med en stabil, boblefri strøm under jevn belastning, er intermitterende skum under transienter mindre bekymringsfullt. Hvis bobler faller sammen med en våt indikator, behandle det som et fuktproblem først; Hvis indikatoren er tørr, men det er fortsatt bobler igjen, undersøk underkjøling, mottakernivå og kondensatorytelse.
Referansetabell: Typiske indikatoravlesninger
| Observert farge | Veiledende fuktighetsnivå | Sannsynlig handling | Notater |
| Tørrområde farge | Lavt | Rekord grunnlinje; ingen umiddelbar handling | Bekreft boblefri flyt og stabil underkjøling |
| Overgangsfarge | Moderat | Planlegg utskifting av tørketrommel; tidsplan snart | Test på nytt etter at belastningen har stabilisert seg for å utelukke forbigående effekter |
| Våtområdefarge | Høy | Bytt tørketrommel; evakuere; verifisere med ny lesing | Se etter ikke-kondenserbare materialer og lekkasjer hvis tilstanden kommer tilbake |
- Sammenlign alltid indikatoravlesning med målt underkjøling og overoppheting.
- Beskytt sikteglasset mot direkte sollys når du vurderer farge.
- Etter tørrere endringer, logg indikatorfarge og systemberegninger som en ny grunnlinje.
beste plassering av kjølefiltertørker på linje
Væskelinjeplasseringsprinsipper
Den vanligste permanente plasseringen for en væskelinjefiltertørker er nedstrøms for kondensatoren (eller mottakeren, hvis den finnes) og oppstrøms for ekspansjonsanordningen. Dette arrangementet beskytter måleanordningen mot partikler og sikrer at kjølemediet forblir tørt mens det struper, og forhindrer isdannelse ved åpningen eller ventilporten. Sammenlignet med installasjon av tørketrommelen langt oppstrøms, vil plassering nær ekspansjonsinnretningen redusere lengden på røret der ny fuktighet kan komme inn etter dehydrering. I systemer med mottakere foretrekker mange teknikere å montere tørketrommelen ved mottakeruttaket for å filtrere alt som forlater lageret. Hvis systemet inkluderer flere ekspansjonsenheter, kan en dedikert tørketrommel per gren forbedre motstandskraften og forenkle diagnostikk.
Spesialtilfeller: Varmepumper og komplekse systemer
Varmepumper og multimodussystemer krever nøye tenkning fordi "væskeledningen" endres med driftsmodus. En bi-flow tørker plassert der væske finnes i både oppvarming og kjøling opprettholder beskyttelsen uavhengig av strømningsretningen. I VRF-lignende systemer med mange grener, er tørrere plassering ofte nær sentralenheten med ekstra siler eller grenledningsfiltrering der forurensningsrisikoen er høy. Sammenlignet med en enkelt sentral tørketrommel kan distribuert beskyttelse minimere virkningen av en lokal feil og begrense service til den berørte grenen.
Igangkjøring og verifiseringstrinn
Etter installasjon, verifiser riktig plassering ved å måle trykkfall over tørketrommelen ved designbelastning og ved å bekrefte stabil underkjøling ved ekspansjonsenhetens innløp. Hvis trykkfallet er for stort, kan en større enhet eller en flyttet posisjon med færre oppstrømsbøy være nødvendig. Sammenlignet med å la en marginal layout være ukorrigert, lønner optimalisering av plassering seg raskt tilbake gjennom reduserte plageanrop og jevn komfort. Når du er i tvil under en oppryddingsperiode, installer serviceventiler for å tillate midlertidig flytting av tørketrommel eller parallelle tørkere; når systemet har stabilisert seg, fjern midlertidige komponenter og reetabler den permanente konfigurasjonen.
Plasseringsalternativer sammenlignet
| Plassering | Hovedfordel | Potensiell ulempe | Best brukt når |
| Etter kondensator, før mottaker | Beskytter mottakeren mot forurensninger | Mottakeren kan tilføre fuktighet senere | Ingen mottakerserviceventiler; enkle kretser |
| Etter mottaker, før utvidelsesenhet | Beskytter måleenhet direkte | Filtrerer ikke mottakerinnhold lagret tidligere | Systemer med mottakere og flere ventiler |
| Dedikert tørketrommel per gren | Isolerer problemer til én krets | Flere komponenter å vedlikeholde | Multi-fordamper eller multi-sone systemer |
| Bi-flow posisjon (varmepumper) | Beskyttelse i begge moduser | Krever riktig bi-flow del | Vendeventilsystemer med sesongdrift |
- Hold den permanente væskeledningstørkeren så nær ekspansjonsenhetens innløp som mulig.
- Bruk serviceventiler for midlertidige oppryddingstørkere for å forenkle fjerning senere.
- Dokumenter målt trykkfall over tørketrommelen for fremtidig sammenligning.
